電子設備的電磁兼容性設計為提高電子設備的電磁兼容性能提供了良好的保證，保證了定量設計的正確性和可靠性。
科學評價設備的電磁兼容性種干擾源的干擾量、傳輸性能和敏感器（干擾設備或部件）的敏感性，驗證設備是否符合電磁兼容性標準和規范，找出設備設計和生產過程中電磁兼容性的薄弱環節，為用戶安裝和使用設備提供有效的數據，因此電磁兼容性試驗是電磁兼容性設計的重要環節。
電磁兼容測量內容，任何電子設備或系統都可能是干擾源或受感器。根據相應的電磁兼容性標準和規范，電磁兼容性測量分為電磁干擾測量和電磁敏感性測量。
電磁干擾測量分為傳導發射測量和輻射發射測量，電磁敏感性測量分為傳導敏感性測量和輻射敏感性測量。
1.電磁干擾測量內容：
電磁干擾測量的主要測量包括以下內容：
（1）測量各種電磁環境中電子元件和設備的傳導和輻射發射，如電子設備交流電源中的脈沖和持續干擾測量。

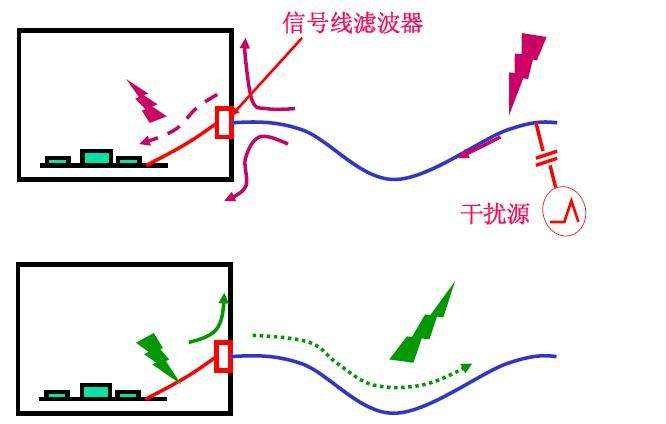

(2)在各種信號傳輸方式下干擾傳輸特性的測量，如各種傳輸線的傳輸特性和屏蔽效果。
一般來說，傳導發射測量存在于交流、直流電源線或數據中。
被測設備產生的干擾信號通常為25HZ-30MHZ。
輻射發射測量是測量被測設備通過空間發射的信號。
2.測量電磁敏感度的內容：
電磁敏感度測量的主要內容包括傳導敏感度測量和輻射敏感度測量，主要測量如下：
(1)測量注入干擾的傳導敏感度，如電源線、信號線、地線等。
(2)測量電場和磁場輻射干擾的輻射敏感度。
(3)靜電放電發生器一般用于測量靜電放電干擾的敏感性。
輻射敏感性是測量裝置或產品對輻射電磁場的感覺。
傳導敏感性是測量裝置或產品對電源線或數據線上電磁干擾的反應能力。
敏感性測量涉及的干擾類型可能是連續波或脈沖信號。
3.電磁兼容性預測和標準測量：
一般來說，由于電磁兼容的重要性和復雜性，電磁兼容測量可分為電磁兼容預測和標準測量。
電磁兼容性預測是在產品開發過程中進行的一種電磁兼容性測量，使用的電磁儀器相對簡單，如由頻譜儀和近場探頭或測量天線組成的電磁兼容性預測系統，目的是確定電路板。
底盤。
連接器是否有干擾或電磁泄漏，組裝后周圍是否有較大的輻射電磁場。
電磁兼容性預測還可以確定干擾源的位置，了解易干擾部件周圍的電磁環境，采取有針對性的電磁兼容性改進措施，選擇合適的設備和方法，限制干擾源，保護敏感設備，達到電磁兼容性的目的。
標準電磁兼容性測量通常在產品完成階段進行。
根據相應的測量標準要求，測量產品的輻射和傳導發射是否低于標準規定的極限，抗干擾能力是否達到標準規定的極限。
此時，測量是針對產品的整體電磁兼容性，需要使用標準規定的測量儀器和測量方法，使不同測量機構之間的測量數據具有良好的一致性和可比性。
