根據IEC61000-4-2/GBT17626.2的標準定義，靜電放電是由不同靜電位置的物體相互接近或直接接觸引起的電荷轉移。。
當人體穿絕緣織物并對地面進行絕緣時，在地面上運動時可能會積累一定數量的電荷。當人體接觸到與地面相連的設備時，會產生靜電放電。
靜電放電試驗主要檢查人或物體接觸設備時的放電（直接放電），以及人或物體對設備相鄰物體的放電（間接放電）對設備工作的影響。靜電放電可在0.5~20ns時產生1~50A的放電電流。雖然電流很大，但由于持續時間很短，能量很小。因此，一般的靜電放電不會對人造成傷害，但可能會對集成電路芯片等電子產品造成破壞性的傷害。
（1）試驗環境條件
氣候環境:環境溫度15°C ~30 °C
相對濕度30%~60%
大氣壓力86kPa ~ 106kPa
電磁環境:不影響試驗結果的環境
（2）試驗布置
雖然靜電放電試驗非常容易,但它是所有EMC測試項目中重復性最低的測試項目之一。
在做靜電放電測試時，我們經常會遇到這種情況：同一受試者通過了A實驗室，但無法通過B實驗室。這種情況的原因可以總結和分析以下可能性：
①由于測試設備的不同，導致測試結果的不同
②由于測試環境的不同，導致測試結果的不同
③由于測試人員的不同，導致測試結果的不同
針對以上的原因，具體分析如下：
1、由于測試設備的不同，導致測試結果的不同
依據標準IEC 61000-4-2：2008，靜電放電模擬器的要求：
靜電放電電流波形的主要四個關鍵指標是:首次峰值電流IP；上升時間Tr；30ns時的電流值I30；60ns時的電流值I60。從上表可以看出，這四個指標的允許偏差很大。首次峰值電流IP為±15%，上升時間Tr為±25%，30ns時的電流值I30為±30%，60ns時的電流值I60為±30%。

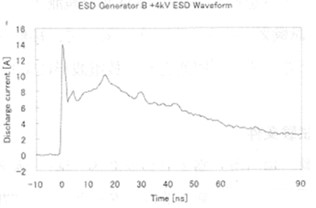

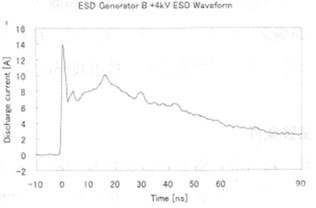

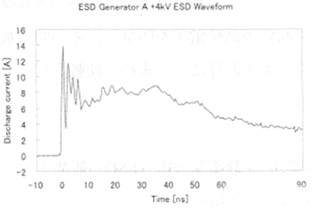

以下是四種符合標準的靜電放電模擬器的輸出波形對比，屬于不同的公司：
從波形可以看出，區別明顯不同。
2、由于測試環境的不同，導致測試結果的不同

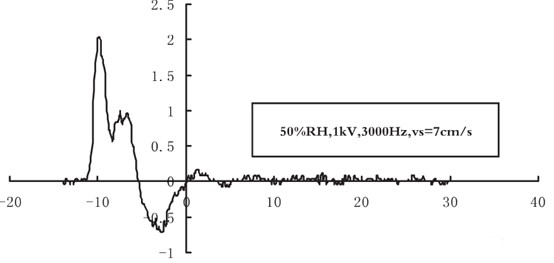

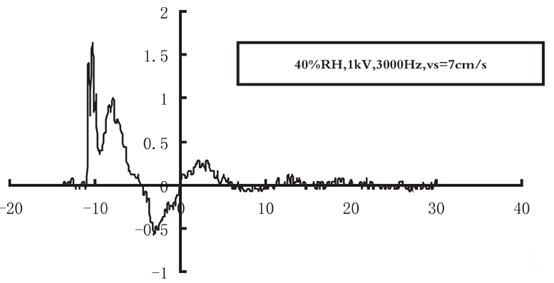

對靜電測試重復性影響最大的環境因素是濕度，空氣濕度變化對放電參數的影響如下：
研究表明，實驗室條件下的氣體壓力顯著受到環境濕度的影響，氣體壓力將作用于電子漂移速度，因此環境濕度越大，壓力越大，放電電流也會增加。
因此，空氣濕度對靜電放電試驗有很大的影響。
3、由于測試人員的不同，導致測試結果的不同
不同的測試人員在進行靜電放電測試時肯定會有一些差異，但測試基礎的標準是相同的（IEC61000-4-2）。本標準詳細說明了測試方法，因此不同測試人員的差異非常有限，這里不做主要原因分析。
