電快速瞬變脈沖群試驗（EFT）不合格的原因及解決方案

一.電快速瞬變脈沖群(EFT)不合格的原因

對于檢測設備的抗擾性，電快速瞬變脈沖群脈沖試驗具有典型的意義。由于電快速瞬變脈沖群試驗波形的上升邊緣非常陡峭，因此它包含了非常豐富的高頻諧波分量，可以在較寬的頻率范圍內檢測電路的抗擾性。此外，由于試驗脈沖是一個脈沖串，它對電路的干擾有累積作用。為了抗瞬態干擾，大多數電路在輸入端安裝了積分電路，對單個脈沖有很好的抑制作用，但不能有效抑制一串脈沖。

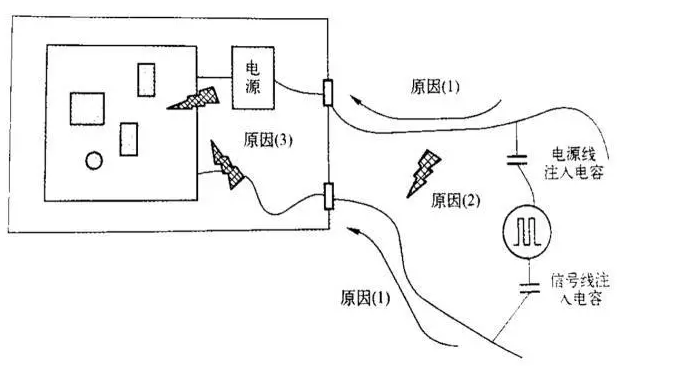

圖中顯示了影響設備的三個原因：

• 通過電源線直接傳輸?shù)皆O(shè)備的電源，導致電路電源線上的噪聲電壓過大。從圖中所示的干擾注入方法可以看出，當單獨注入火線或零線時，火線與零線之間存在差模干擾，出現在電源的直流輸出端；當同時注入火線和零線時，只有共模電壓，由于大部分電源輸入平衡（變壓器輸入或整流橋輸入），實際共模干擾很少轉化為差模電壓，對電源輸出影響不大。

• 在電源線傳導過程中，干擾能量輻射到空間。這些能量感應到相鄰的信號電纜，干擾信號電纜連接的電路（如果發生這種情況，試驗脈沖往往直接注入信號電纜，導致試驗失�。�。

• 干擾脈沖信號在電纜(包括信號電纜和電源電纜)上傳播時產生的二次輻射能感應進電路，干擾電路。




二、電快速瞬變脈沖群(EFT)解決方案

1.電源線的措施：

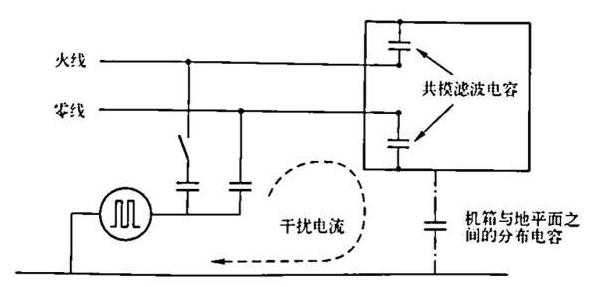

1.金屬底盤。解決電源線干擾問題的主要方法是在電源線入口處安裝電源線濾波器，以防止干擾進入設備。從圖中所示的干擾注入方法可以看出，注入電源線的電壓為共模電壓，濾波器必須能夠抑制共模電壓，使試驗設備順利通過試驗。目前，市場上許多成品電源濾波器主要為快速電脈沖試驗設計，設計人員可根據產品特點直接選擇。以下是用濾波器抑制電源線上的快速電脈沖方法。

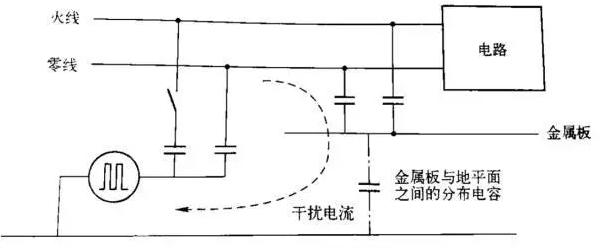

2.設備底盤是非金屬的。如果設備使用非金屬底盤，則必須在底盤底部添加一塊金屬板，以便濾波器中的共模濾波器電容器接地。如圖所示，共模干擾電流通道通過金屬板與地線層之間的分布電容形成通道。如果設備尺寸較小，則意味著金屬板尺寸較小，則金屬板與地線層之間的電容量較小，不能發揮更好的旁路作用。因此，電感的特性對于設備能夠順利通過試驗至關重要需要采取各種措施來提高電感的高頻特性，必要時可以使用多個電感串聯。

2.信號線的措施：

1. 信號電纜屏蔽。從試驗方法可以看出，干擾脈沖耦合進入信號電纜的方法是電容耦合。消除電容耦合的方法是屏蔽電纜并接地。因此，電纜屏蔽層可以與試驗中的參考地線層可靠連接，如果設備外殼為金屬和接地設備，則容易滿足；當設備外殼為金屬，但不接地時，屏蔽電纜只能抑制電快速脈沖中的高頻成分，通過金屬外殼與地面之間的分布電容接地；如果底盤為非金屬底盤，則電纜屏蔽方法無效。

2. 共模扼流圈安裝在信號電纜上。共模扼流圈實際上是一種低通濾波器。根據低通濾波器對脈沖干擾的抑制作用，只有當電感足夠大時，才能有效。但當扼流圈電感較大（通常匝數較多）時，分布電容也較大，扼流圈的高頻抑制效果降低。電快速脈沖波形中含有大量的高頻成分。因此，在實際使用中，需要注意調整扼流圈的匝數，必要時將兩個不同匝數的扼流圈連接起來，考慮到高頻和低頻的要求。


3. 采用雙絞線作為設備的信號電纜，在設備信號線接口處（即靠近設備一端）加一套鐵氧磁環，在磁環上繞2~3圈。對于抗擾能力不太弱的設備，該措施的效果仍然很好。

4. 共模濾波電容安裝在信號電纜上。這種濾波方法比扼流圈有更好的效果，但需要金屬機箱作為濾波電容器的位置。此外，該方法對差模信號有一定的衰減，使用時應注意。

5. 局部屏蔽敏感電路。當設備的機箱為非金屬機箱，或電纜的屏蔽和濾波措施不易實施時，干擾將直接耦合到電路中。此時，敏感電路只能局部屏蔽，屏蔽體應為完整的六面體。
